红外线如何遥控电动窗帘

2020-03-16 14:51:36

次

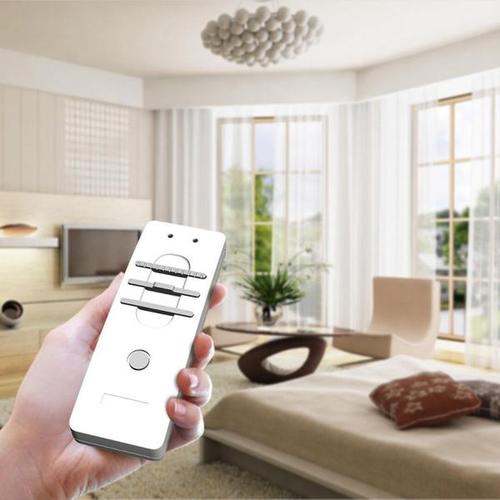

红外窗帘接收控制器系统主要由两部分组成：首先是遥控器部分，其功能是：单片机扫描遥控器上的6个键（启动/停止，打开，关闭，降速，调速）。并自动），当按下一个键时，微控制器通过红外发光二极管发送该键的代码。第二个是接收控制器。它的功能是使用单片机通过红外线集成接收器接收遥控器发送的代码并对其进行解调。解调后，根据代码功能控制步进电机的状态，以便打开窗帘，关闭或停止功能。

硬件电路设计主要包括：红外发射模块，红外接收模块，显示模块，调光模块，电机驱动模块和幕框结构设计。

红外发射模块主要包括单片机系统，按钮和红外发射电路。此设计中要实现的功能并不多，因此使用4X4矩阵键盘可以满足控制键的要求。另外，微控制器在传输过程中输出产生的脉冲信号为38KHz。在确认选择作为发射电路的核心芯片并选择矩阵键盘作为控制键之后，可以添加一个简单的红外发射电路来实现红外信号的发射。
